ADC 转换与音频采集基础

模拟数字转换（ADC）是将模拟信号（如声音）转换为数字信号的过程。以下是ADC转换的基础知识以及捕捉声音的硬件方式：

传感器:
- 亦称换能器，是把现场各种物理信号按一定规律转换成与其对应的电信号。它是实现测量和控制的首要环节，是测控系统的关键部件。

声音捕捉
声波原理：
- 声音是由空气中的压力波动形成的。当声波到达麦克风时，会使麦克风内部的某些组件发生物理变化，从而生成电信号。
转换机制：
- 不同类型的麦克风使用不同的机制来捕捉声音，主要包括：
  - 动圈麦克风：
    - 通过声波使振膜振动，振膜与线圈相连，线圈在磁场中移动，产生电流。
  - 电容麦克风：
    - 由两个电极构成的电容器，声波使振膜（其中一个电极）振动，改变电容值，从而产生电信号。
  - 驻极体麦克风：
    - 一种特殊的电容麦克风，内部有固定的电荷，工作原理与电容麦克风类似，但通常体积小，便于集成。

信号调理

放大器：
- 麦克风输出的电信号通常是微弱的，因此需要通过放大器放大信号，以便后续处理。
1. 运算放大器（Op-Amp）
  - 应用场景：
    - 信号处理：用于滤波、信号调理和放大微弱信号。
    - 数据采集：在传感器和转换器中使用。
    - 模拟计算：执行加法、减法、积分和微分等数学运算。
2. 音频放大器
  - 应用场景：
    - 家庭音响系统：放大音频信号以驱动扬声器。
    - 专业音频设备：用于音乐录制和现场表演。
    - 乐器放大器：增强吉他、贝斯等乐器的音量。
3. 射频放大器
  - 应用场景：
    - 无线通信：放大射频信号，用于无线电、电视和手机通信。
    - 雷达系统：增强雷达信号以提高探测能力。
    - RFID系统：用于增强射频识别信号。
4. 视频放大器
  - 应用场景：
    - 视频监控：放大视频信号以提高图像质量。
    - 显示设备：用于电视、投影仪等设备中信号增强。
    - 传输系统：在长距离传输中增强视频信号，减少信号衰减。
5. 功率放大器
  - 应用场景：
    - 音响系统：驱动扬声器，提供高功率输出。
    - 无线电发射：增强信号以确保远距离传输。
    - 电动机驱动：用于控制电动机的速度和扭矩。
6. 低噪声放大器（LNA）
  - 应用场景：
    - 无线接收器：在接收信号之前放大微弱信号，减少噪声。
    - 天文观测：放大从天体发出的微弱信号。
    - 生物医学应用：增强生物信号，如EEG或ECG信号。
7. 反馈放大器
  - 应用场景：
    - 稳定增益：用于需要稳定增益和低失真的应用。
    - 控制系统：在自动控制系统中用于信号处理。
8. 变换放大器
  - 应用场景：
    - 用于将电压信号转换为电流信号，或反之。
    - 应用于电源管理和电池充电系统。
滤波器：
- 在某些情况下，可能需要使用滤波器去除噪声或不必要的频率，以确保信号质量。
- 滤波器类型
  - 低通滤波器（LPF）
    - 作用：允许低频信号通过，抑制高频信号。
    - 应用场景：
    - 信号平滑：去除高频噪声，平滑信号。
    - 音频处理：在音频系统中去除高频干扰。
  - 高通滤波器（HPF）
    - 作用：允许高频信号通过，抑制低频信号。
    - 应用场景：
    - 噪声抑制：去除低频噪声，如风噪声。
    - 音频处理：增强音频信号中的高频成分。
  - 带通滤波器（BPF）
    - 作用：仅允许特定频率范围内的信号通过，抑

制其他频率。
* 应用场景：
* 无线通信：选择特定频率的信号进行解调。
* 音频处理：增强特定音频频段（如人声）。
* 带阻滤波器（BSF）
* 作用：抑制特定频率范围内的信号，允许其他频率通过。
* 应用场景：
* 噪声抑制：去除特定频率的干扰。
* 音频处理：去除反馈频率或不必要的频率成分。

多路开关

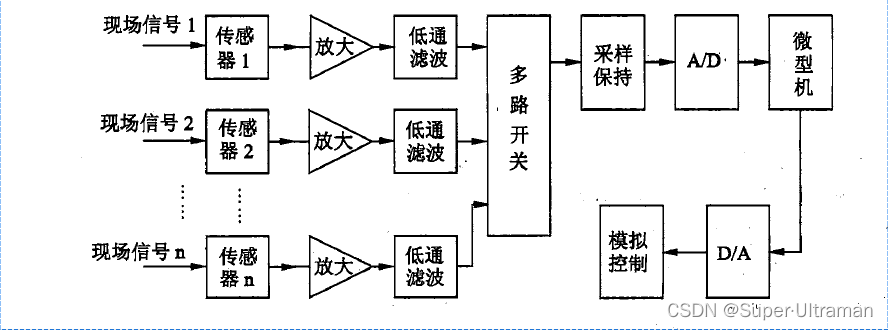

- 多路开关的作用是进行信号切换，即一次只能把一路信号传送到AD转换器，当对多路实时现场采集信息时，多路开关可对多路信号进行切换处理，控制每次只送一路信息到A/D转换器，实现多路信号的分时处理，从而降低整个系统的成本。
- 如何避免 ADC 采集数据错乱？
  - 如果所有传感器的输出都是电压信号（0-5V），且 A/D 转换器可以处理这个范围，则可以直接使用多路开关。
  - 例如：
    - 温度传感器输出 0-5V（对应温度范围）
    - 光照传感器输出 0-5V
    - 这样 ADC 轮流采集时，不会出现信号错乱。
  - 如果不同传感器的信号范围不同
  - 例如：
    - 传感器 1：温度传感器，输出 0-5V
    - 传感器 2：压力传感器，输出 0-10V
    - 传感器 3：光照传感器，输出 0-3.3V
    - 传感器 4：电流传感器，输出 4-20mA
    - 不能直接使用，要做其它处理

模拟数字转换（ADC）

ADC芯片：
- 使用ADC芯片将模拟信号转换为数字信号。ADC通过采样和量化过程完成转换。
- 采样率
  - 概念：采样率是指每秒钟对模拟信号进行采样的次数，以赫兹（Hz）为单位。
  - 精度：采样率越高，能够更准确地捕捉信号的变化，特别是在高频音频信号中。根据奈奎斯特定理，采样率至少应为信号最高频率的两倍，以避免混叠（aliasing）现象。
    1. 采样率越高，信号恢复越精确
    - 当采样率高于奈奎斯特频率，采样点可以更精确地描述信号的变化，从而更好地恢复原始信号。
      - 示例：不同采样率对信号的影响

        以 1Hz 的正弦波为例：
        * 采样率 = 2 Hz（刚好满足奈奎斯特定理）：可以勉强还原，但信号可能会比较生硬。
        * 采样率 = 10 Hz：更精确，可以看出波形的细节。
        * 采样率 = 100 Hz：基本上和原始模拟信号非常接近。
        * 这就像画一条曲线，点越多，曲线越平滑。
    1. 采样率并非无限高越好
      - 虽然更高的采样率可以让信号更精确地接近原始信号，但也有一些限制：
      1. 数据量增加

        采样率越高，需要存储和处理的数据就越多，带宽和存储压力变大。

        例如 CD 音频的 44.1 kHz 采样率已经可以很好地还原人耳可听范围的声音，如果提高到 192 kHz，对普通用户意义不大，但数据量却会大幅增加。
      2. 实际系统的带宽限制

        电子设备的 ADC（模数转换器）、处理器和存储器都有一定的最高采样率，超过这个速率可能会导致硬件无法处理。
      3.信号本身的带宽
      * 如果信号本身的最高频率较低，过高的采样率只是浪费资源。例如：
      * 语音电话通常用 8 kHz 采样率（人耳对语音信号的频率需求较低）。
      * 音乐 CD 采用 44.1 kHz 采样率（人耳最大听觉范围 20 kHz 左右）。
      * 医疗 ECG（心电图）信号一般采样率 1000 Hz，而不是 1 MHz，因为心电信号的频率很低。
    2. 采样率 vs. 量化精度
      - 采样率决定时间精度，但信号的还原精度不仅取决于采样率，还取决于量化精度（bit 数）：

        采样率高 → 更接近真实信号的时间变化。

        量化位数高（比如 8-bit, 16-bit, 24-bit） → 更精确地表示信号的电压幅度。
      - 例如：

        CD 音频（16-bit, 44.1 kHz）：可以很好地还原音乐。

        专业录音（24-bit, 96 kHz）：可以更精准地捕捉声音细节。

        超高采样率（如 384 kHz）：对于人耳几乎没有区别，只是数据量变大。
    3. 总结
      - 采样率越高，信号还原越精确，但要符合奈奎斯特定理（至少 2 倍最高信号频率）。
      - 采样率过高会增加数据存储和计算负担，但并不一定带来显著提升。
      - 量化精度（bit 数）也影响信号质量，不仅仅是采样率重要。
      - 合理选择采样率，如音频 44.1 kHz、心电图 1000 Hz，而非盲目追求高采样率。
      - 所以，在满足奈奎斯特定理的基础上，适当提高采样率可以提高信号还原度，但并非无限增加采样率就一定更好
- 保持电路
  - 从启动信号转换到转换结束的数字量输出，经过一定的时间，而模拟量转换期间，要求模拟信号保持不变，所以必用采样保持器。该电路具有两个功能；采样-跟踪输入信号：保持-暂停跟踪输入信号，保持已采集的输入信号，确保在A/D转换期间保持输入信号不变。
- 量化位数（Bit Depth）
  - 概念：量化位数表示 ADC 可以表示的不同电平的数量。常见的量化位数有 16 位、24 位和 32 位等。
  - 精度：量化位数越高，能够表示的电平数量越多，音频信号的动态范围和细节保留能力越强。例如，16 位 ADC 可以表示 65,536 个不同的电平，而 24 位可以表示 16,777,216 个电平。
ADC常用转换方法
- 计数式 A/D 转换法（Counter Type ADC）
  - 速度：慢
  - 主要特点：简单，但转换速度受限
  - 工作原理：
    - 计数器从 0 开始计数，并将数字信号转换为模拟信号（使用 DAC），然后与输入模拟信号比较。
    - 当 DAC 输出的模拟电压达到输入信号的电压时，计数器停止，计数值即为转换结果。
  - 优点
    - 结构简单，电路容易实现。
    - 适用于低速应用（如温度测量）。
  - 缺点
    - 速度慢：计数器从 0 开始逐步增加，因此转换时间与输入信号大小有关。
    - 不适用于高速采样。
- 双积分式 A/D 转换法（Dual Slope ADC）
  - 速度：较慢
  - 主要特点：抗干扰能力强，适用于高精度测量
  - 工作原理：
    - 积分阶段：将输入模拟信号充电到电容，经过一定时间后，电容上累积的电压正比于输入信号。
    - 放电阶段：使用已知的参考电压放电，测量放电时间，即可得到输入电压值。
  - 优点
    - 高精度：由于积分过程能有效平均噪声，减少干扰。
    - 抗干扰能力强：特别适合低频、精密测量（如数字万用表）。
    - 线性度好。
  - 缺点
    - 转换速度慢（需要积分和放电两个过程）。
    - 不适合高速数据采集。
- 逐次逼近式 A/D 转换法（SAR ADC - Successive Approximation Register ADC）
  - 速度：快
  - 主要特点：速度快，适用于大多数应用
  - 工作原理：
    - 设定一个数字比较值（从最高位开始），并通过DAC 生成对应的模拟电压。
    - 比较 DAC 输出电压与输入电压：
    - 如果 DAC 输出电压小于输入电压，保留该位为 1；
    - 否则，将该位设为 0，然后调整下一位。
    - 逐步确定所有位数，最终得到数字量输出。
  - 优点
    - 速度快：n 位转换时间恒定为 n 次比较，如 8 位 ADC 需要 8 个时钟周期，10 位需要 10 个时钟周期。
    - 适用于实时信号处理（如音频、工业控制、图像处理）。
    - 精度较高，功耗适中。
  - 缺点
    - 受电路精度影响，对比较器要求高。
    - 抗干扰能力较差（受瞬时噪声影响较大）。

输出数字信号
数字信号处理：
转换后的数字信号可以通过微控制器、数字信号处理器（DSP）或计算机进行进一步处理。常见的处理包括语音识别、音频效果处理等。

vosk-api
PocketSphinx

在嵌入式设备中选择PocketSphinx和Vosk时，可以考虑以下优缺点：
- PocketSphinx
  - 优点：
    - 资源占用低：非常适合内存和处理能力有限的设备。
    - 离线识别：无需互联网连接，可以在完全离线的环境中工作。
    - 灵活性：支持自定义词汇和语言模型，便于特定应用的需求。
    - 实时性：能够快速响应用户的语音输入。
  - 缺点：
    - 识别准确性：相较于现代的深度学习模型，识别准确性可能较低。
    - 支持的语言：相对较少的语言支持和模型更新频率。
    - 开发者社区：相比Vosk，社区支持和文档可能较为有限。
- Vosk
  - 优点：
    - 高准确性：基于深度学习模型，识别效果通常优于传统模型。
    - 多语言支持：支持多种语言和方言，适用范围广。
    - 离线能力：支持离线语音识别，适合在无网络环境中使用。
    - 丰富的功能：支持语音识别、转录和命令识别等多种功能。
  - 缺点：
    - 资源占用较高：相对PocketSphinx，Vosk对硬件资源的要求更高，可能不适合极小的嵌入式设备。
    - 安装和配置复杂性：设置和集成可能比PocketSphinx复杂，特别是在资源受限的环境中。
    - 延迟：相较于PocketSphinx，可能在某些情况下存在更高的延迟。
- 如何选择
  - 硬件资源：如果设备资源非常有限，PocketSphinx可能是更好的选择。如果设备有更强的计算能力，Vosk将提供更好的识别性能。
  - 应用需求：如果需要高准确度和多语言支持，Vosk更适合。如果应用对实时性有特别高的要求，PocketSphinx可能会更合适。
  - 开发周期：考虑项目的开发时间和团队的技术积累，选择更易于集成和使用的系统。
